Kamerabasierte Messungen
Kamerabasierte Messungen werden zum berührungslosen Aufnehmen von Bewegungs- bzw.- Prozessabläufen genutzt. Am Lehrstuhl stehen hierfür zwei Hochgeschwindigkeitskameras, eine Wärmebildkamera und ein 3D-Messsystem zur Analyse dynamischer Vorgänge zur Verfügung.
Hochgeschwindigkeitskamera
Unser Lehrstuhl verfügt über zwei Hochgeschwindigkeitskameras.
Eine vom Typ Photron Fastcam APX RS (10 bit, monochrom). Die APX-RS nimmt bei voller Megapixel-Auflösung 3.000 Bilder pro Sekunde (fps) auf. Bei 10.000 fps stehen noch 512 x 512 Pixel zur Verfügung. Die maximale Aufnahmegeschwindigkeit liegt bei 250.000 fps.
Die andere ist vom Typ Kron Technologie CRONOS 1.4 (12 bit, color). Die CRONOS nimmt bei voller Gigapixel-Auflösung 1.057 Bilder pro Sekunde (fps) auf. Es können MP4-Dateien nach Industriestandard mit einer Bitrate von bis zu 60 Mbit / s aufgenommen werden. Die maximale Aufnahmegeschwindigkeit liegt bei 38.565 fps dabei stehen 336 x 96 Pixel zu Verfügung.
Wärmebildkamera
Mit der Wärmebildkamera FLIR E8 kann die Temperaturverteilung in einem Bereich zwischen -20 und 250 °C gemessen werden.
3D Messung

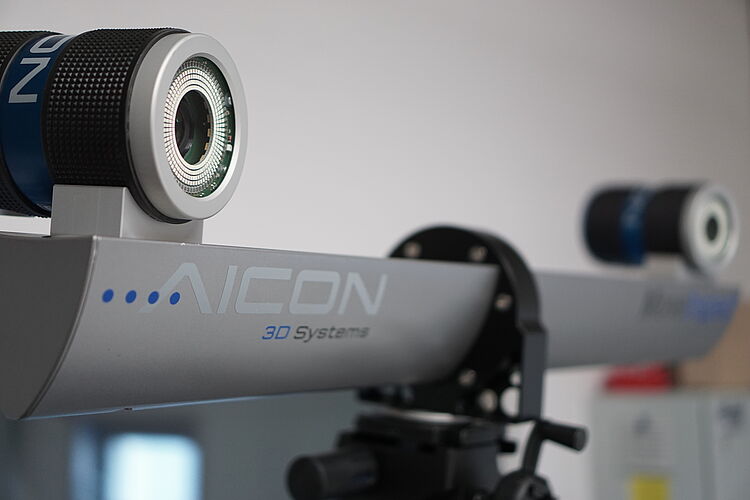

Unser Lehrstuhl verfügt über ein AICON 3D MoveInspect System.
Die High-End-Ausführung ist in der Lage, zeitlich unbegrenzt Daten mit bis zu 1.000 Hz zu erfassen. Es können beliebig viele Messstellen untersucht werden. Folgende Messaufgaben sind besonders typisch für den Einsatz von MoveInspect:
3D Bewegungs- und Positionsanalyse
- Türschlagversuche
- Untersuchung des Schließverhaltens von Klappen (z.B. Kofferraum), Verdecken, Fenstern
- Vibrationsanalyse von Bauteilen
- Bahnvermessung von Robotern
- Maschinenkontrolle
3D Deformationsanalyse
- Fehleranalyse in der Produktionslinie (z.B. Schweißvorgänge)
- Verhalten von Komponenten im Windkanal oder in der Klimakammer
- Kollisionsuntersuchungen
- Materialprüfung, Strukturanalyse
