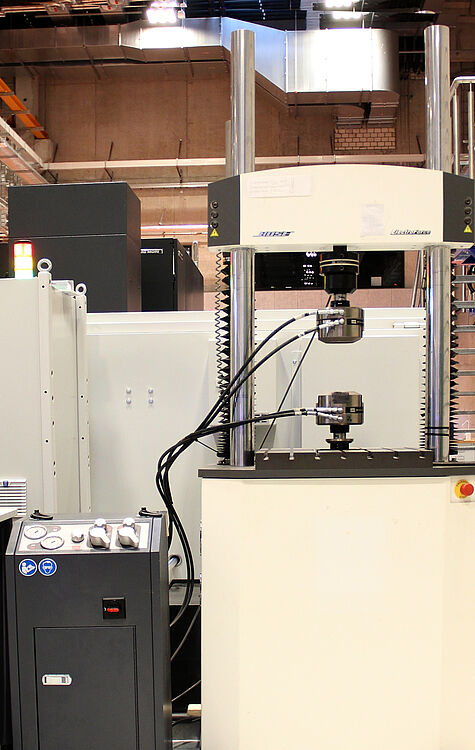

Bose ElectroForce 3550

Technische Spezifikationen

  • Max. Kraft 15 kN
  • Prüffrequenz bis 100 Hz
  • Max. Traversenweg 50 mm
  • Miniaturextensometer mit Messbasis 3 mm
  • Regelgrößen: Weg, Kraft
  • Hydraulische Spannfutter für Flachproben bis 3 mm Stärke
  • Hydraulische Spannfutter für Rundproben mit Durchmessern von 8 mm       und 12 mm
  • Aufbauten zur mehrachsigen Belastung (z.B. Vier-Punkt-Biegung)

Anwendung

  • LCF/HCF-Ermüdungsversuche in Kraftregelung
  • Bestimmung der Dauerfestigkeit bei unterschiedlichen Lastverhältnissen (R=0; R=0,1; R=-1)
  • Ermittlung von Wöhlerkurven
  • Quasistatische und zyklische Belastung unter praxisnaher (mehrachsiger) Beanspruchung
  • Alle Versuche können in Kombination mit der Technik der Digitalen Bildkorrelation (siehe DIC) eingesetzt werden
