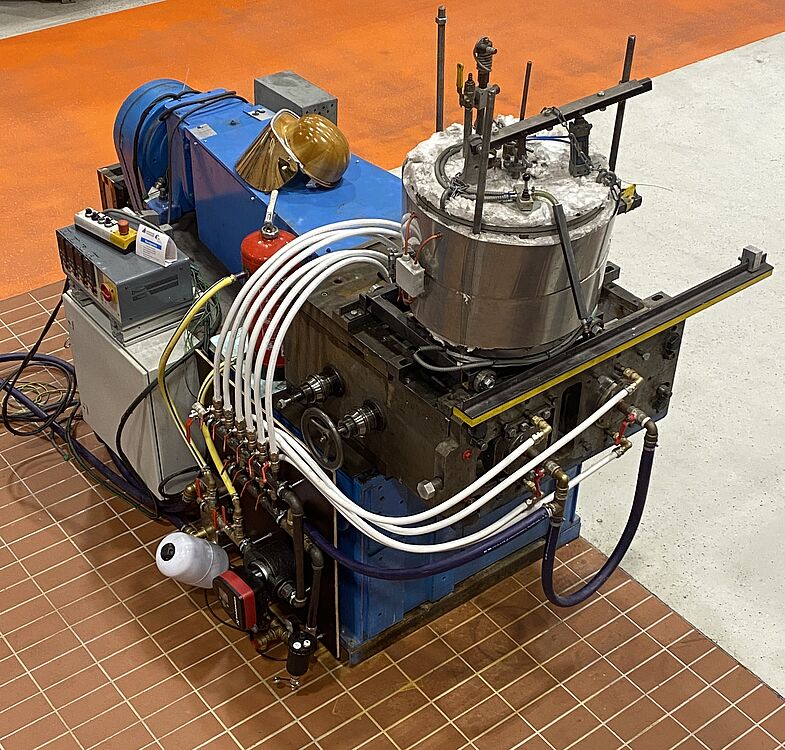

Zwei-Rollen-Bandgießanlage

Technische Spezifikation:

  • Walzendurchmesser: 370 mm
  • Ballenbreite: 200 mm
  • Walzspalt: einstellbar von 1 mm bis 8 mm
  • Stufenlos einstellbare Gießgeschwindigkeit von 2 m/min bis 8 m/min
  • Max. Motorleistung: 11 kW
  • Getriebeübersetzung: 220/1
  • Max. Kühlwasserdurchlauf: 110 l/min
  • Manteldicke der zusammengesetzten Walzen:
    • aus Stahl X38CrMoV5-3: 15 mm
    • aus Kupferlegierung CuCrZr1: 40 mm
  • Widerstandsofen:
    • Innenvolumen: 5 dm³ (bis zu 11 kg Aluminiumschmelze möglich)
    • Max. Temperatur: 750 °C
    • Schutzgasatmosphäre
    • Mechanisches Rühren der Schmelze
  • Kraftmessung bei der Umformung des Bandes unmittelbar nach der Erstarrung
  • eigene Entwicklung und Konstruktion der Anlage



Anwendung:

  • Dünnbandherstellung direkt aus der Schmelze von:
    • Reinem Aluminium
    • Aluminiumlegierungen
    • Magnesiumlegierungen
  • Herstellung von Aluminium-Stahl-Verbundbändern
  • Erzeugung von faserverstärkten Metal-Matrix-Composites
