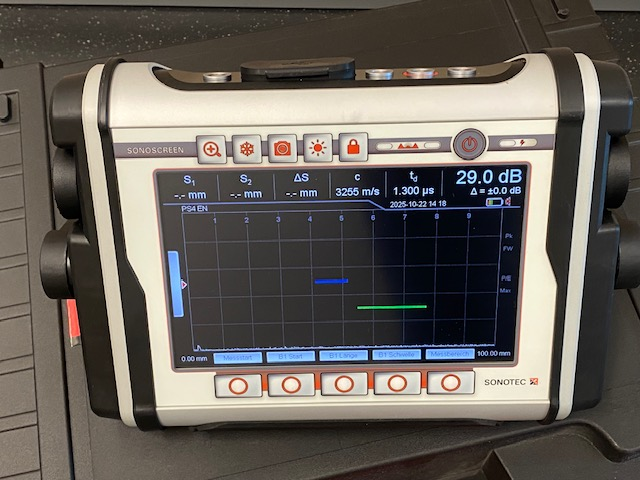

Ultraschallprüfgerät Sonotec ST10

Technische Spezifikationen:

Prüfgerät Sonotec ST10

  • Anschlüsse: 2 Prüfkopfanschlüsse, Schaltausgänge/Analogausgang, 2 USB-Schnittstellen
  • Betriebsart: Impuls/Echo, Senden/Empfangen, Durchschallung
  • Messbereich: 10 mm bis 10.000 mm (bis zu 20.000 mm mit Impulsverschiebung von max. 10.000 mm)
  • Schallgeschwindigkeit: Einstellbar von 500 m/s bis 10.000 m/s, in Stufen von 1 m/s oder Auswahl fester Werte
  • Messauflösung: 0,01 mm im Messbereich bis 10.000 mm (abhängig von Schallgeschwindigkeit)
  • Impulsbreite: 25 ns bis 1.250 ns, in 5 ns - Schritten
  • Impulsfolgefrequenz: 4-stufig (maximal, hoch, mittel, niedrig)
  • Verstärker: Dynamikbereich: 0 bis 110 dB
  • Speicherkapazität: Intern: 2 GB, für bis zu 60.000 A-Bilder inkl. Geräte-Setup; Extern: USB-Stick
  • Speichermöglichkeiten: Screenshot inkl. aller Parameter, A-Bild, Messkontext, Datum und Uhrzeit, Setup mit allen Geräte- und Prüfkopfeinstellungen, Prüfprotokoll, Materialdatenbank, Prüfkopfdatenbank

Prüfkopf PS4 EN

  • Mittenfrequenz: 4 MHz
  • Schwingergröße: Ø 10 mm
  • Nahfeldlänge: 15,6 mm
  • Fokusdurchmesser: 1,2 mm
  • Schwingermaterial: Piezokeramik
  • Prüfbedingungen:
    • Spannung: 100 V
    • Prüfkopfanpassung: 50 Ω
    • Pulsbreite: 125 ns

Anwendung:

Zerstörungsfreie Materialprüfung mittels Ultraschall im senkrecht-Prüfverfahren

  • Wanddickenmessung
  • Detektion von Ungänzen (z. B. Risse, Einschlüsse, Lunker und andere Diskontinuitäten)
  • Prüfung an Metallen, Kunststoffen und Keramikmaterialien
  • Prüfung von Platten, Blöcken, Guss- und Schmiedeteilen
  • Erkennung von Delaminierungen
