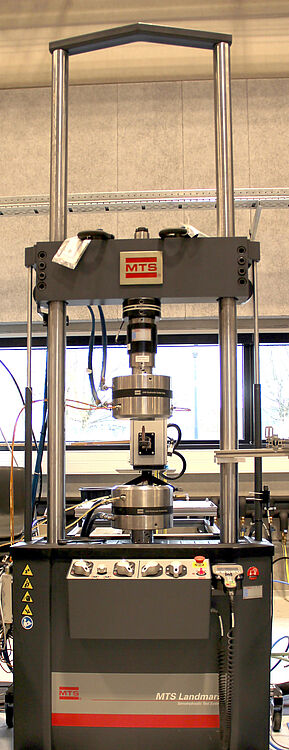

MTS Landmark

Technische Spezifikation:

  • Servohydraulische Prüfmaschine (uniaxial)
  • Max. Kraft ±250 kN
  • Hydraulische Spannfutter
    • Flachproben (d = 1 bis 4 mm)
    • Rundproben (ø = 12 und 20 mm)
  • Regelgrößen:
    • Weg
    • Kraft
    • Dehnung
  • Extensometer
    • RT-Extensometer: Messbasis ±10 mm
    • HT-Extensometer: Messbasis: ±12 mm
    • Querdehnungsextensometer für Rundproben (bis ø = 10 mm)
  • Probenerwärmung durch Heißluftgebläse, max. Leistung 650°C

 Anwendung:

  • Zug- und Druckversuche
  • Biegeversuche
  • Ermüdungsversuche bis zu 20 Hz
  • Statische und dynamische Versuche
    • bei erhöhter Temperatur (max. Leistung des Heißluftgebläses 650°C)
    • mit lokaler Dehnungsmessung mittels DIC (2D und 3D)
