Werkstoffkunde (LWK)

Lichtmikroskop / Stereomikroskop

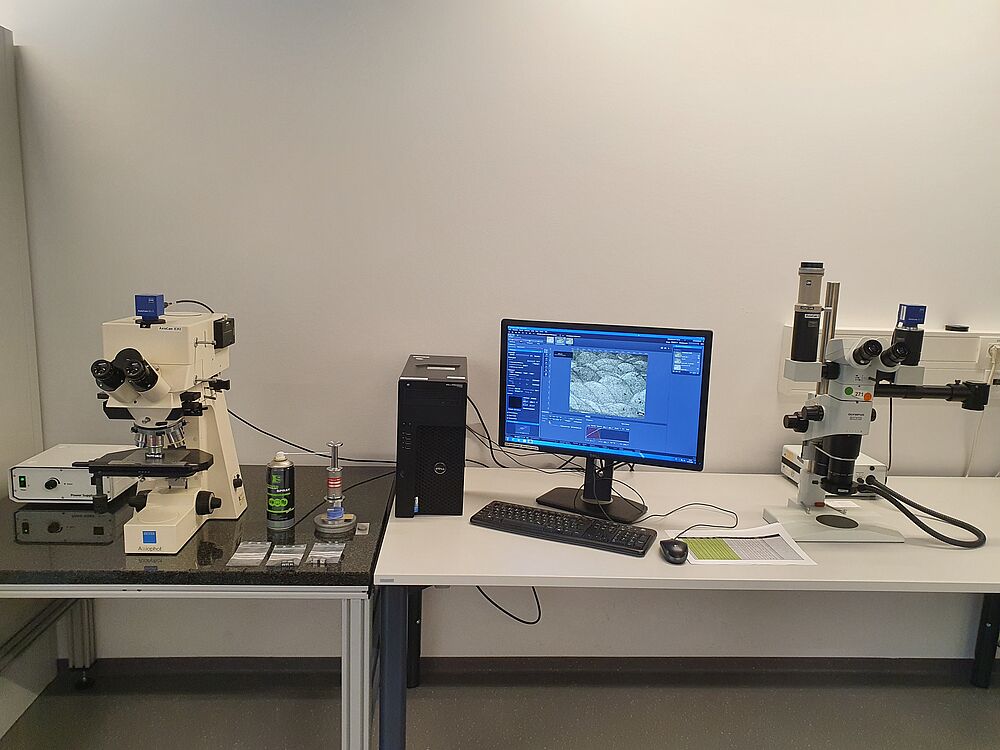

Lichtmikroskop und Stereomikroskop Bild vergrößern

Technische Spezifikation Auflichtmikroskop Axiophot von Zeiss

  • 5-fach Objektivrevolver
  • Binokularer Tubus
  • Epiplan Objektive 5x, 10x, 20x, 50x und 100x
  • Starke LED Leuchte
  • Hell- und Dunkelfeld
  • Polarisations- und Interferenzzubehör
  • 5,0 Mega Pixel CCD color Kamera

Technische Spezifikation Stereomikroskop SZX von Olympus

  • 2 Objektive mit stufenlosem Vergrößerungsbereich von 3,5x bis108x
  • Halogen Reflektorlampe
  • Ringlicht, Schwanenhalsbeleuchtung
  • 5,0 Mega Pixel CCD color Kamera

Anwendung

  • Auflichtmikroskop: Untersuchung undurchsichtiger kompakter Proben mit polierter oder geätzter Oberfläche zur Bewertung von Randschichten, Rissen, Poren, Gefügen u.Ä.
  • Stereomikroskop: 2 getrennte Strahlengänge mit „unterschiedlichem Blickwinkel“ ermöglichen die räumliche Bildwiedergabe insbesondere von Bruchflächen in einem hohen Schärfentiefebereich
