Werkstoffkunde (LWK)

Öfen

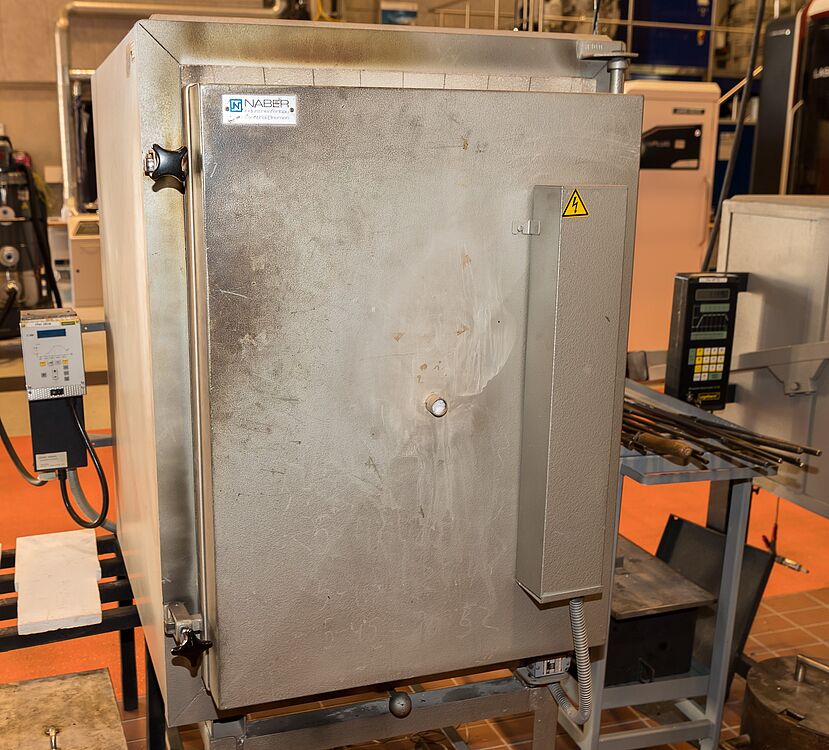

Großer Ofen
Bild vergrößern

Technische Spezifikation:

  • Widerstandsofen der Fa. NABER, Model N300
  • 5-seitig beheizt
  • Nennspannung: 380 V, 50 Hz
  • Nennstrom: 27.3 A
  • Leistung: 18 kW
  • Maximale Temperatur: 1260 °C
  • Innenarbeitsbereich (BxTxH in mm): 500x700x700
  • Innenvolumen: 300 l
  • Schutzgasanschluss

Anwendung:

  • Wärmebehandlung nach individuellen Programmen
    • mit Schutzgas
    • ohne Schutzgas
  • Werkstückheizung vor dem Walzen
Kleiner Ofen
Bild vergrößern

Technische Spezifikation:

  • Widerstandsofen der Fa. Nabertherm, Model N41/13
  • Dreiseitige Beheizung
  • Parallel-Schwenktür, die nach unten öffnet
  • Nennspannung: 380 V, 50 Hz
  • Nennstrom: 23 A
  • Leistung: 15 kW
  • Maximale Temperatur: 1280 °C
  • Innenarbeitsbereich (BxTxH in mm): 300x300x200
  • Innenvolumen: 41 l
  • Schutzgasanschluss

Anwendung:

  • Wärmebehandlung nach individuellen Programmen
    • mit Schutzgas
    • ohne Schutzgas
  • Werkstückheizung vor dem Umformen

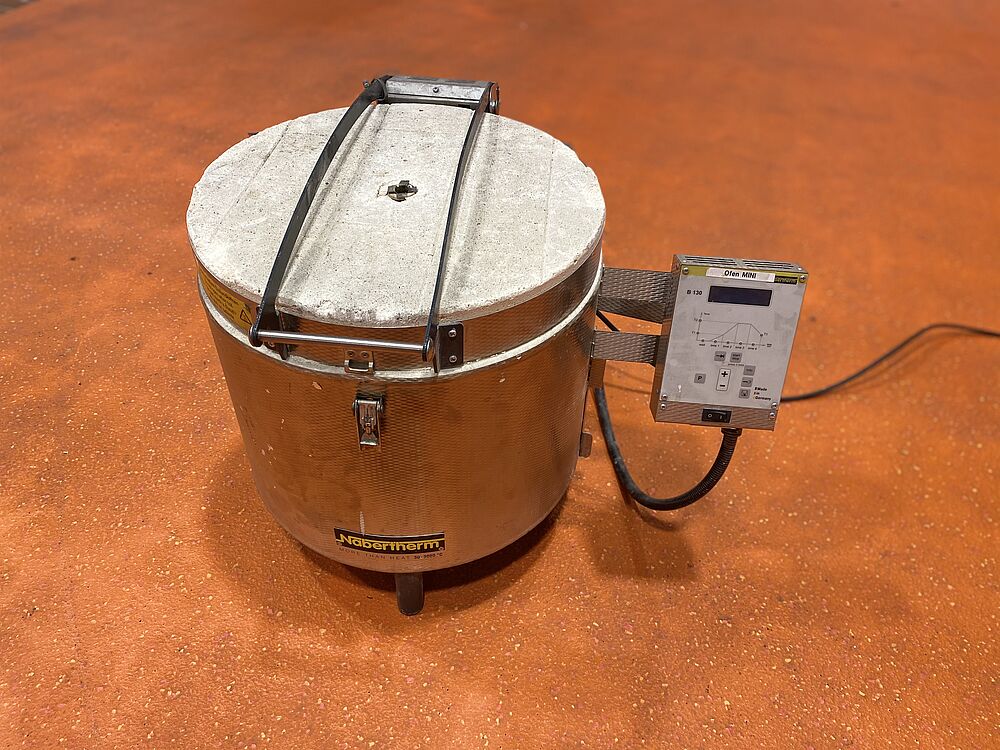

Mini-Ofen
Bild vergrößern

Technische Spezifikation:

  • Widerstandsofen der Fa. Nabertherm, Top 16/R
  • Toplader
  • Nennspannung: 230 V, 50 Hz
  • Nennstrom: 11.3 A
  • Leistung: 2.6 kW
  • Maximale Temperatur: 1300 °C
  • Innenarbeitsbereich (HxD in mm): 290x230
  • Innenvolumen: 16 l
  • Tischmodell (rollbar)

Anwendung:

  • Wärmebehandlung nach individuellen Programmen
