Laborausstattung - Umformende und Spanende Fertigungstechnik (LUF)

Umformmaschinen

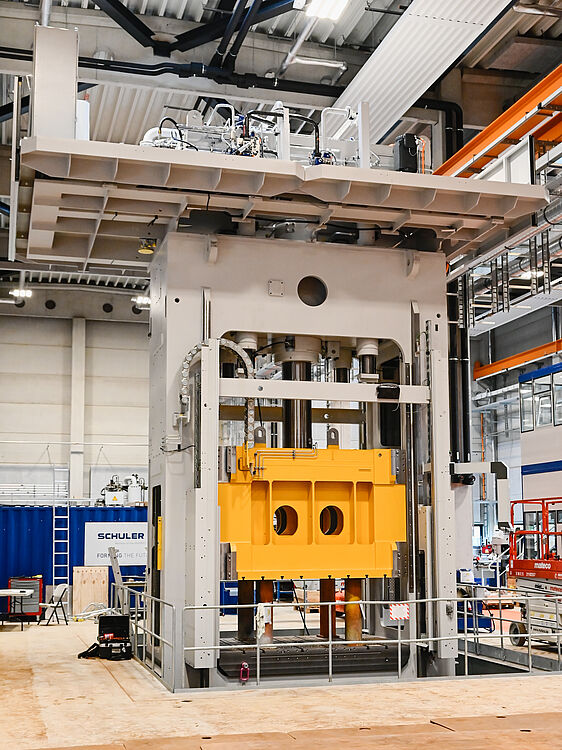

Universalpresse HPX 1000

Hersteller:	Schuler
Presskraft:	10000 kN

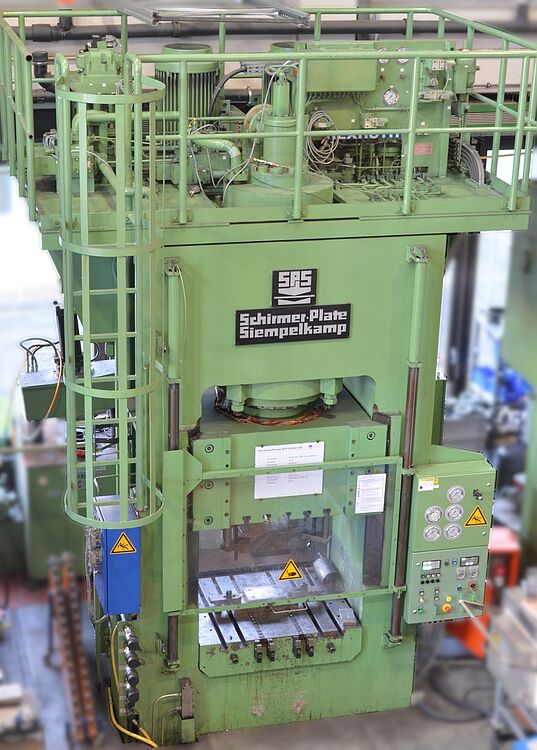

Universalpresse SOP 8.000-1250

Hersteller:	Schirmer-Plate-Simpelkamp
Presskraft:	8000 kN
Ziehkissenkraft:	2000 kN
Stößelhub:	600 mm
Ziehkissenhub:	250 mm
Einbauhöhe:	1000 mm
Tischgröße:	1250 mm x 1000 mm

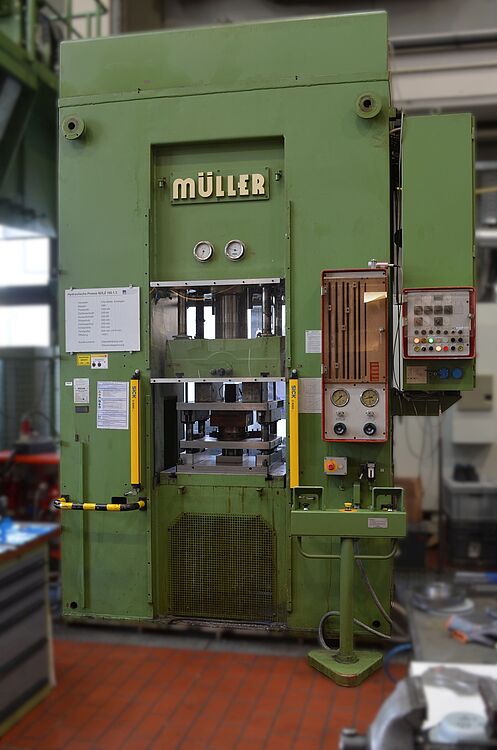

Hydraulische Presse SDLZ 100.1.3

Hersteller:	Fritz Müller, Esslingen
Presskraft:	1000 kN
Ziehkissenkraft:	300 kN
Auswerferkraft:	200 kN
Stößelhub:	500 mm
Ziehkissenhub:	200 mm
Einbauhöhe:	850 mm
Tischgröße:	800 mm x 670 mm
Sonderzubehör:	Stanzdämpfung und Stanz-hubbegrenzung

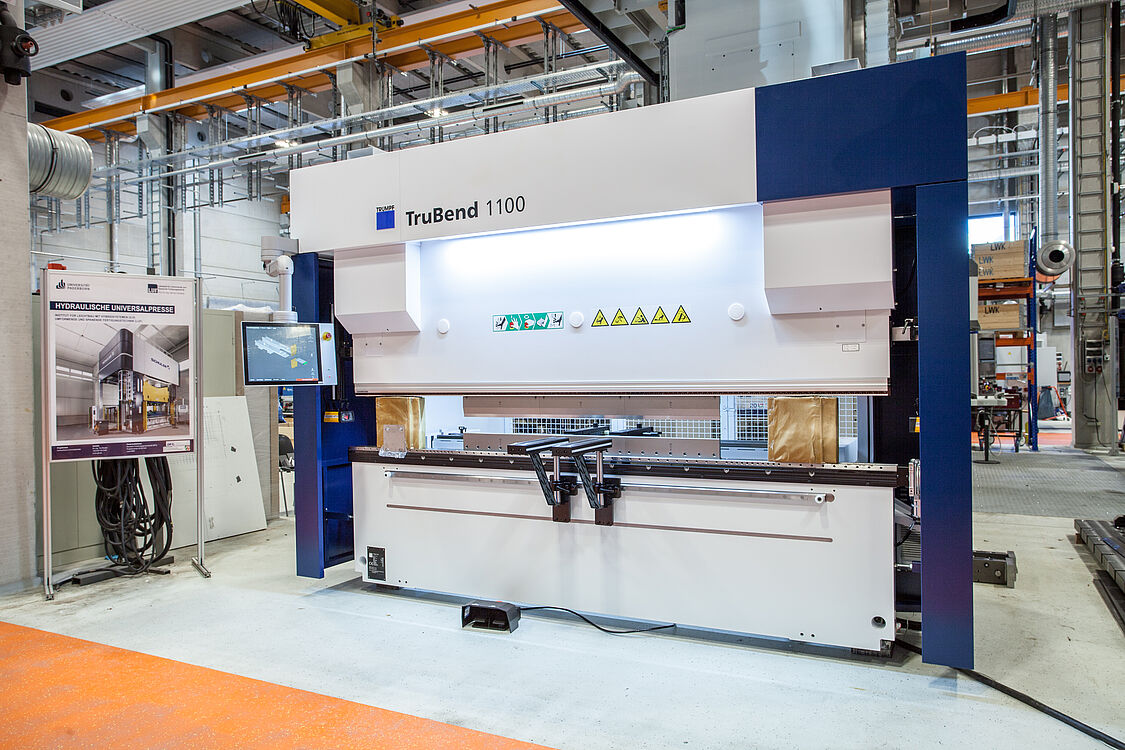

Gesenkbiegemaschine Trubend 1100 B42

Hersteller:	Trumpf
Presskraft:	1000 kN
Biegellänge:	3100 mm
Freier Ständerdurchgang:	2700 mm
Einbauhöhe:	380 mm
Ausladung:	410 mm
Arbeitshub:	200 mm
Maschinenmaße (B x H x T):	3970 x 2545 x 1910 mm
Maschinengewicht:	8600 kg

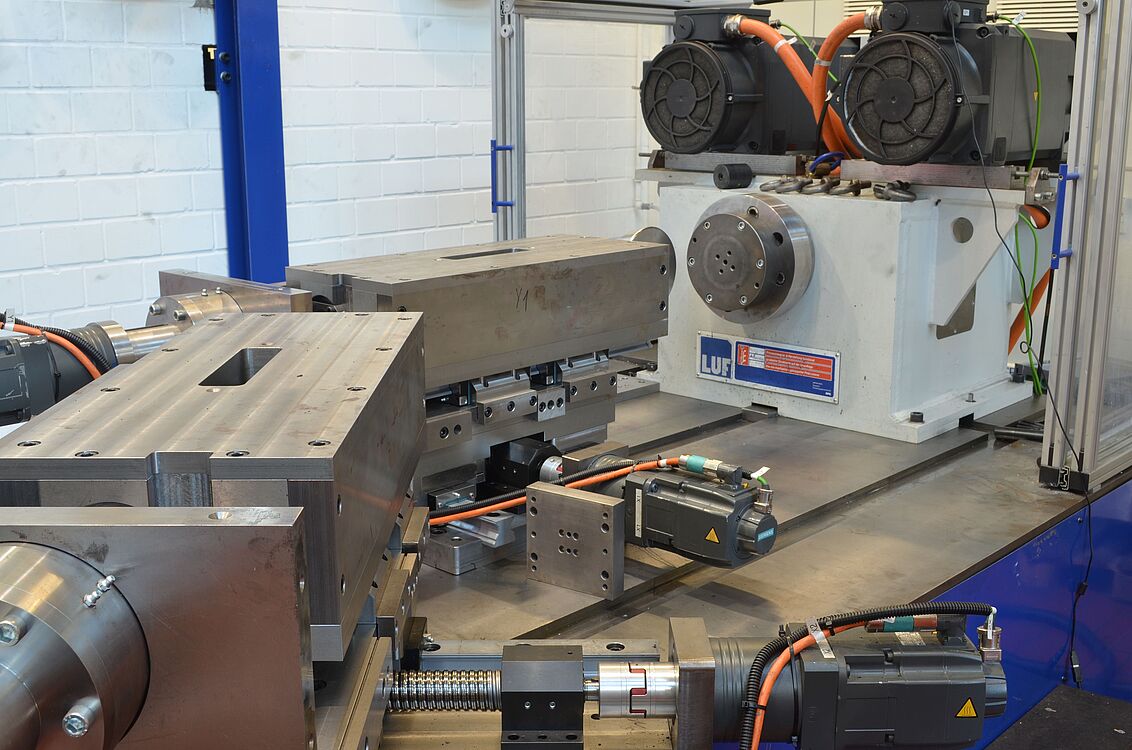

Friction-Spinning-Versuchsstand

Hersteller:

LUF (Maschinenbettsystem/Support)

Rottler (Spindelkasten)

Siemens (Antriebstechnik)

Drehzahl (max.):

3000 U/min

Antriebsleistung:

50 kW je Achse (Synchron)

Stauchkraft (Support):

50 kN je Achse

Verfahrweg (Support):

450 mm (x-Achse), 350 mm (y-Achse)

Steuerung/ Regelung:

Siemens S7-d840

Zusatzantriebe:

Getriebemotoren

Leistung (Zusatzantriebe):

je 35 kW / 600 Nm

Roboter:

IRB 7600 x 2

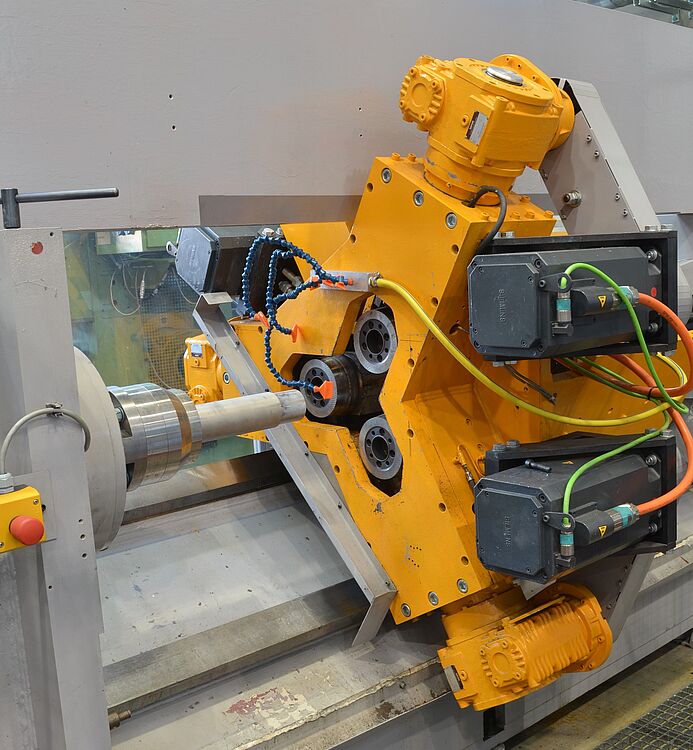

Drückwalzmaschine BD 40

Hersteller:

Bohner-Köhle (Maschine)

Baumüller, Nürnberg (Spindelantrieb)

Siemens (Rollensupport)

Hydraulik-Ring (Hydraulikeinheit)

Spindeldrehzahl (max):

700 U/min

Vorschub (max) :

5000 mm/min

Antriebsleistung (Spindel):

70 kW

Antriebsleistung (Rollenzustellung x):

8,8 kW

Antriebsleistung (Rollenzustellung y):

19,8 kW

Reitstockdruck (max):

210 bar

Steuerung:

Siemens S7-300 / SINUMERIK 840D

Achsenstuerung:

4-X CNC (3 x-Achsen, 1 z-Achse)

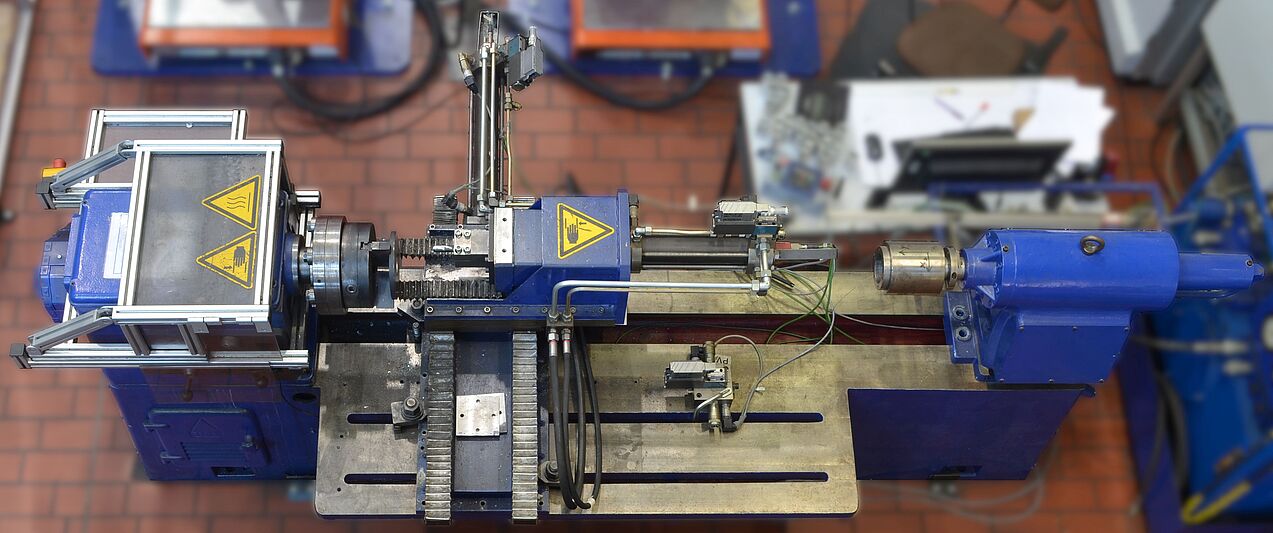

Drückmaschine PLB 400

Hersteller:

Leifeld (Maschinenbett / Spindelkasten)

Leifeld (Pinole)

LUF (Support und Messtechnik)

Drehzahl (max):

970 U/min

Antriebsleistung:

11 kW

Antrieb (hydraulisch):

15 kW

Betriebsdruck:

100 bar

Stauchkraft (Pinole):

60 kN

Verfahrweg (Pinole):

550 mm

Stauchkraft (Pinole):

40 kN je Achse

Verfahrweg (Support):

450mm (x-Achse), 220 mm (y-Achse)

Steuerung/Regelung

LabView - CompactRIO 9074

Wegsensoren:

MTS-Tempsonic (Ethercat)

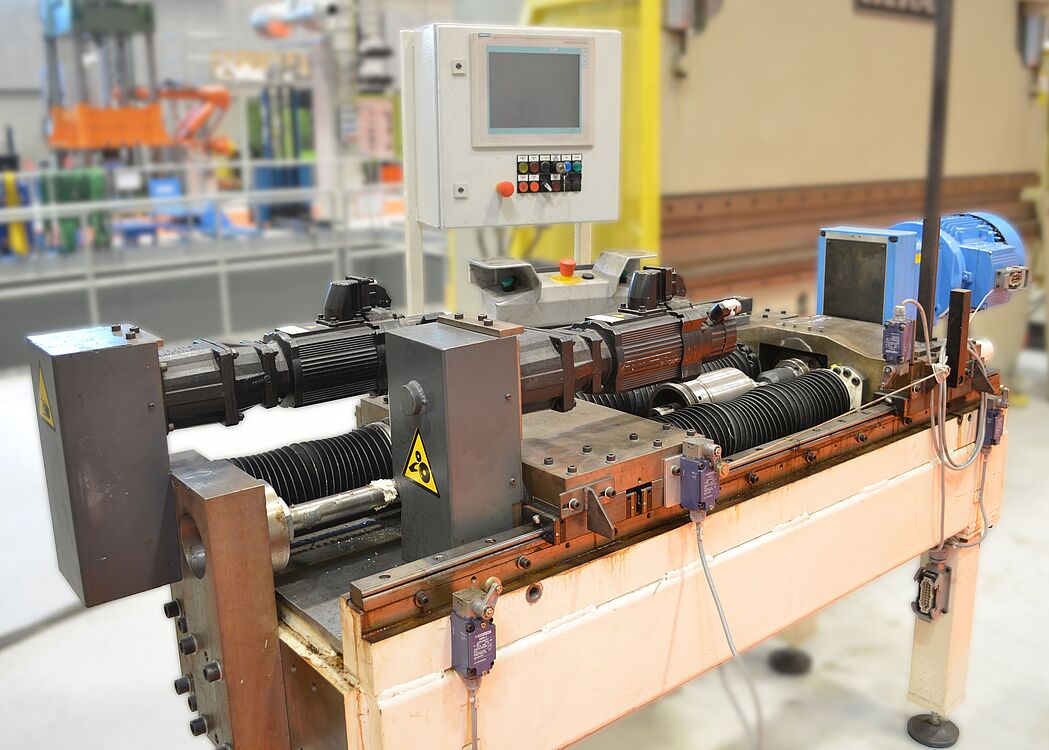

Innendrückwalzanlage

Hersteller:	Benteler AG
Dehzahl (Hauptmotor):	430 1/min
Drehmoment (Hauptmotor):	119 Nm
Drehzahl (Nebenmotoren):	4500 1/min
Drehmoment (Nebenmotoren):	92 Nm

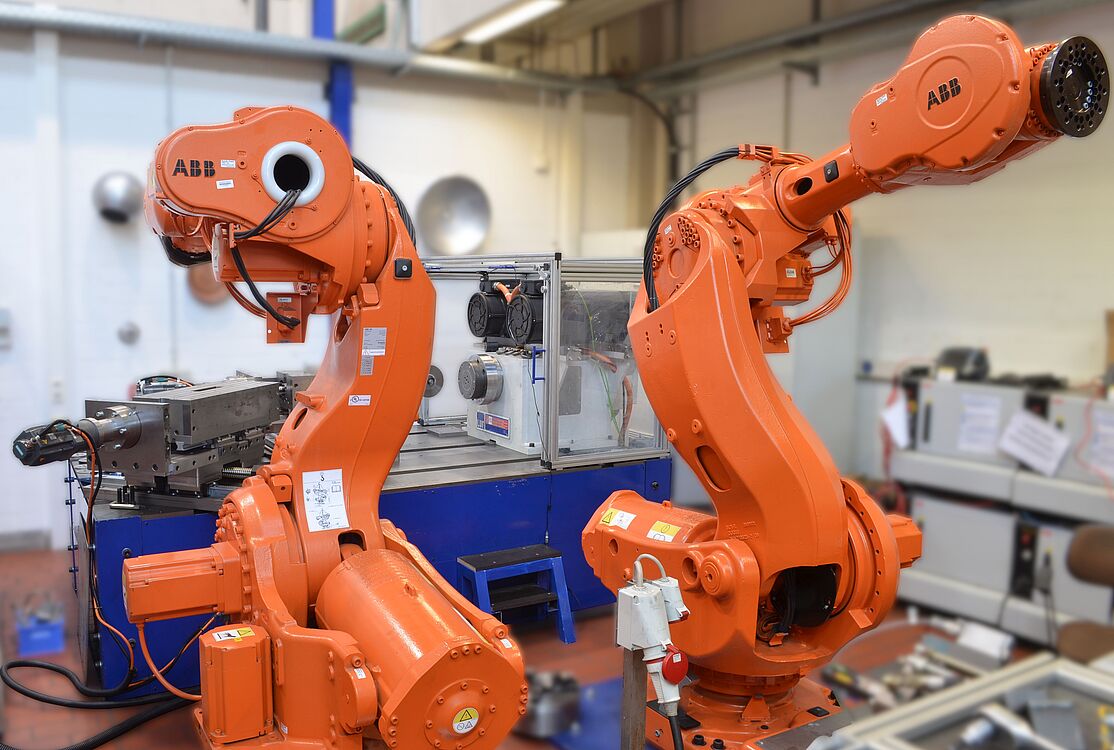

Industrieroboter IRB 7600-500/2.55 (2 Stk.)

Hersteller:	ABB
Reichweite:	2,55 m
Achsen:	6
Traglast:	500 kg
Positionswiederhol-geschwindigkeit:	0,08 mm
Arbeitsbereich:	Siehe Bild

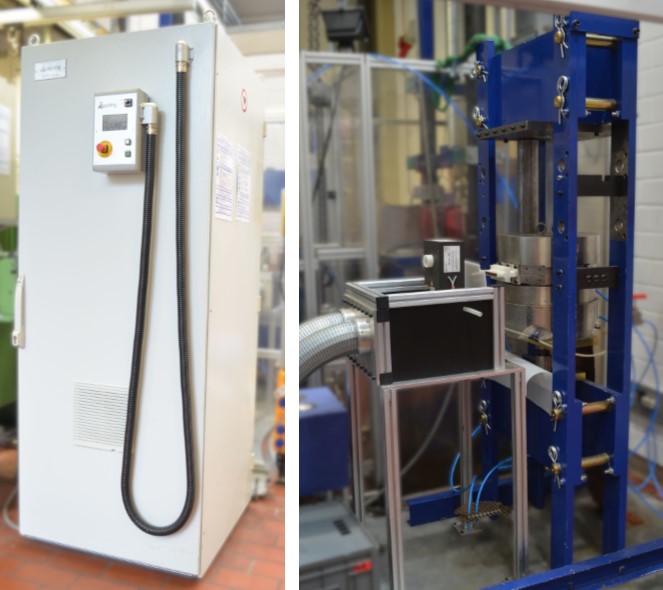

Stoßstromgenerator zur elektrohydraulischen/elektromagnetischen Umformung

Hersteller:

LUF

Poynting GmbH (Stromstoßquelle)

Maximale Ladenenergie:

6 kJ / 9 kJ (Überlast)

Kapazität:

30 µF

Maximale Ladespannung:

20kV / 25 kV (Überlast)

Maximaler Strom:

160 kA

Anlage zur kombinierten quasistatischen und dynamischen Hochgeschwindigkeitsumformung

Hersteller:	LUF
Beschleunigungsdruck:	<1,5 MPa
Beschleunigungsweg:	5,3 m
Kinetische Energie:	<15 kJ
Gesamthöhe:	6 m
Plungerdurchmesser:	80 mm
Plungermasse:	1-10 kg
Plungergeschwindigkeit:	<150 m/s
Dynamischer Druck:	200 MPa
Statischer Druck:	28 MPa

Prüfeinrichtungen - Mechanische Prüfung

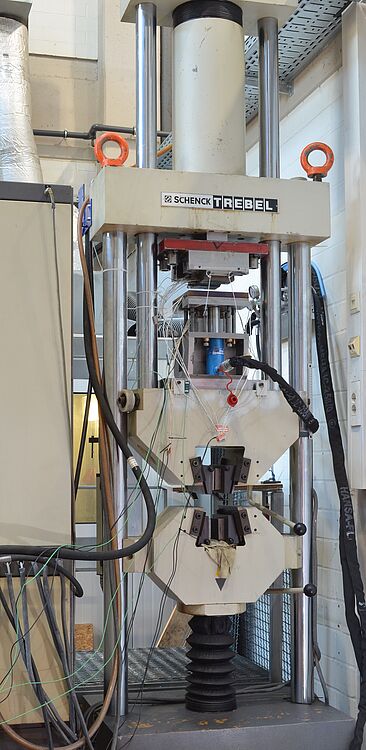

Universalprüfmaschine UPM 600kN

Hersteller:	Schenck-Trebel
Baujahr:	1982
Druckkraft:	600 kN
Zugkraft:	600 kN
Kolbenhub:	250 mm
Druckplattenabstand (max.):	500 mm
Spannkofabstand:	0 - 600 mm
Spannbereich:	Ø 5- 64 mm 1 - 48 mm (flach)
Sonderzubehör:	Belastungsgeschwindigkeitsregelung Hasco Temperaturregler (Max. Leistungsaufnahme : 3,6 kW)

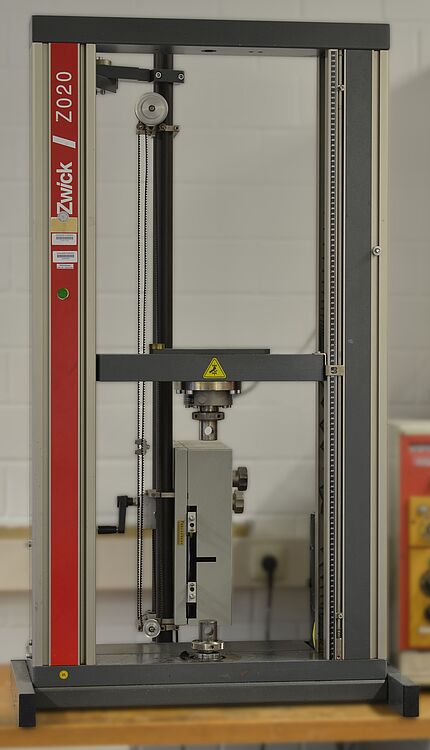

Zug-Druck-Prüfmaschine Z020

Hersteller:	ZwickRoell
Prüfkraft (max.):	20 kN
Arbeitsraumbreite:	440 mm
Höhe des Arbeitsraums:	1000 mm
Traversengeschwindigkeit:	0,001 - 750 mm/min
Genauigkeit der eingestellten Geschwindigkeit:	1 %
Positionier - Wiederholgenauigkeit:	- 2 µm - + 2 µm

Zug-Druck-Prüfmaschine Z100

Hersteller:	ZwickRoell
Modell:	Z100 mit testControl II
Prüfkraft (max.):	100 kN
Arbeitsraumbreite:	640 mm
Arbeitsraumhöhe:	1360 mm
Traversengeschwindigkeit:	0,001 - 1500 mm/min
Antriebsleistung:	4 kW
Keil-Probenhalter:	Typ 8504
Positionier-Wiederholgenauigkeit:	- 2 µm - + 2 µm

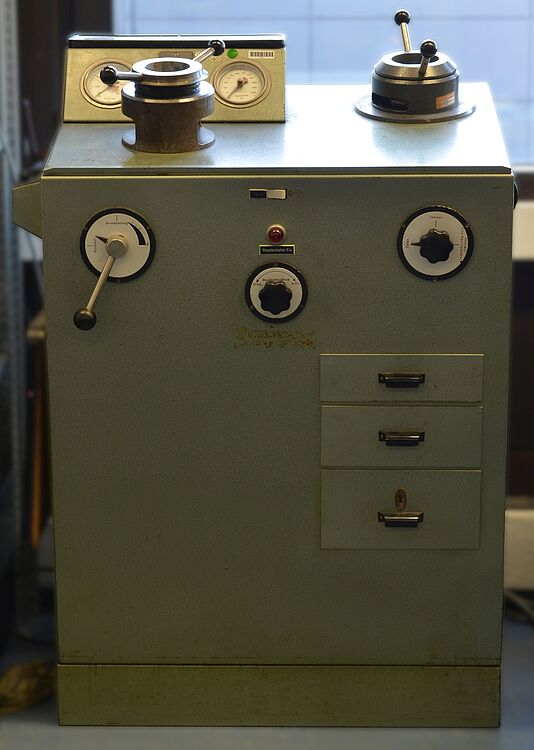

Blech- und Band-Prüfmaschine 129/6

Hersteller:	Erichsen
Messbereich:	0,2 - 80 kN
Stempelgeschwindigkeit:	5 - 20 mm/min
Kolbenhub:	20 mm
Arbeitsraumbreite:	90 mm
Arbeitsraumhöhe:	40 mm
Probendicke:	0,2 - 4 mm

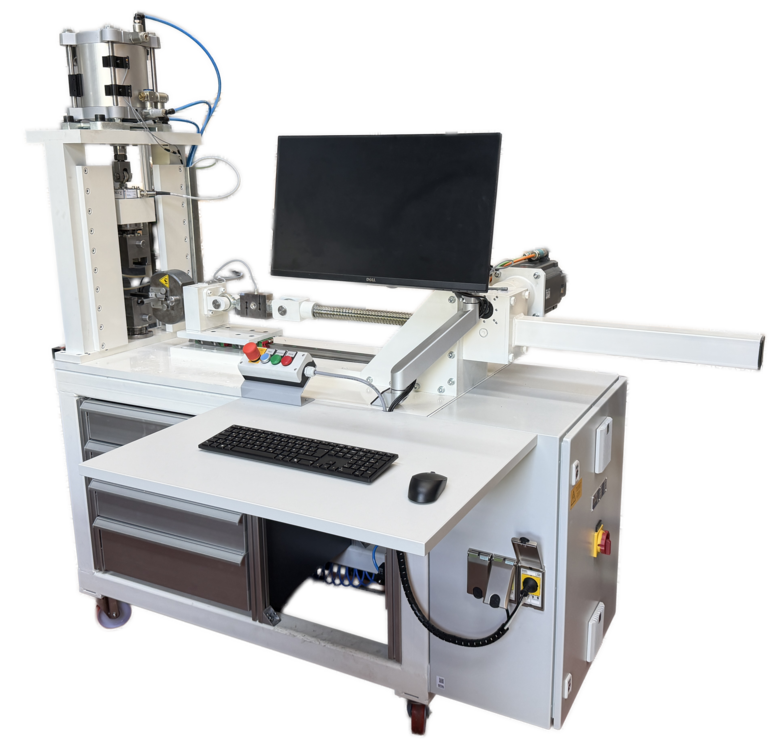

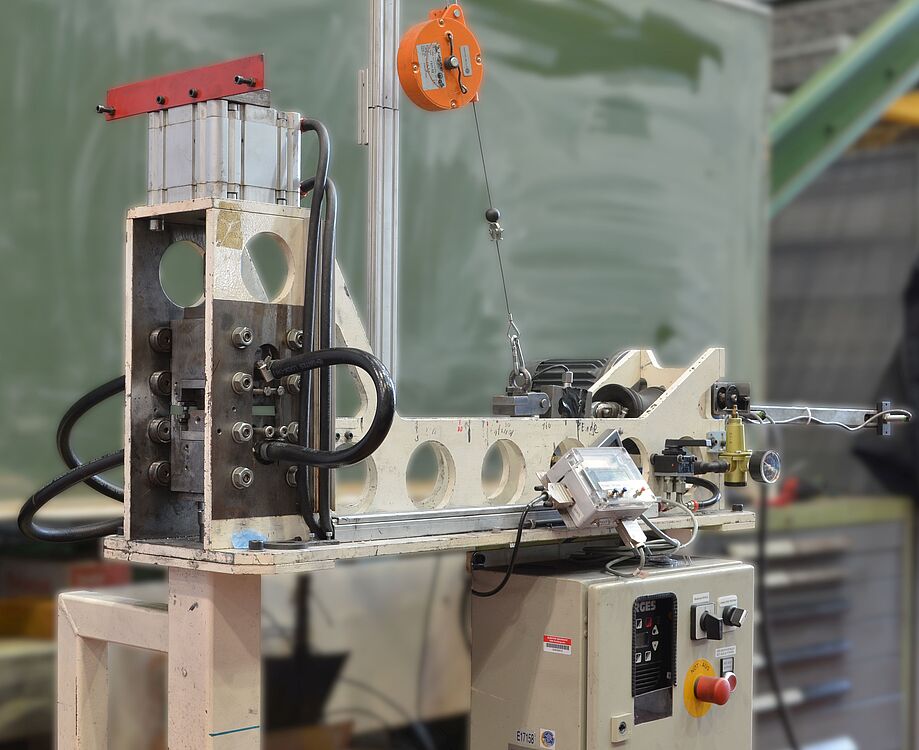

Streifenziehversuch

Hersteller:	Benteler
Normalkraft (max.):	6 kN
Ziehlänge:	450 mm
Streifenbreite (max.):	95 mm

Prüfeinrichtungen - Eigenspannungsmessung

Residual Stress Milling Guide RS-200

Hersteller:

Vishay / Micro-Measurements

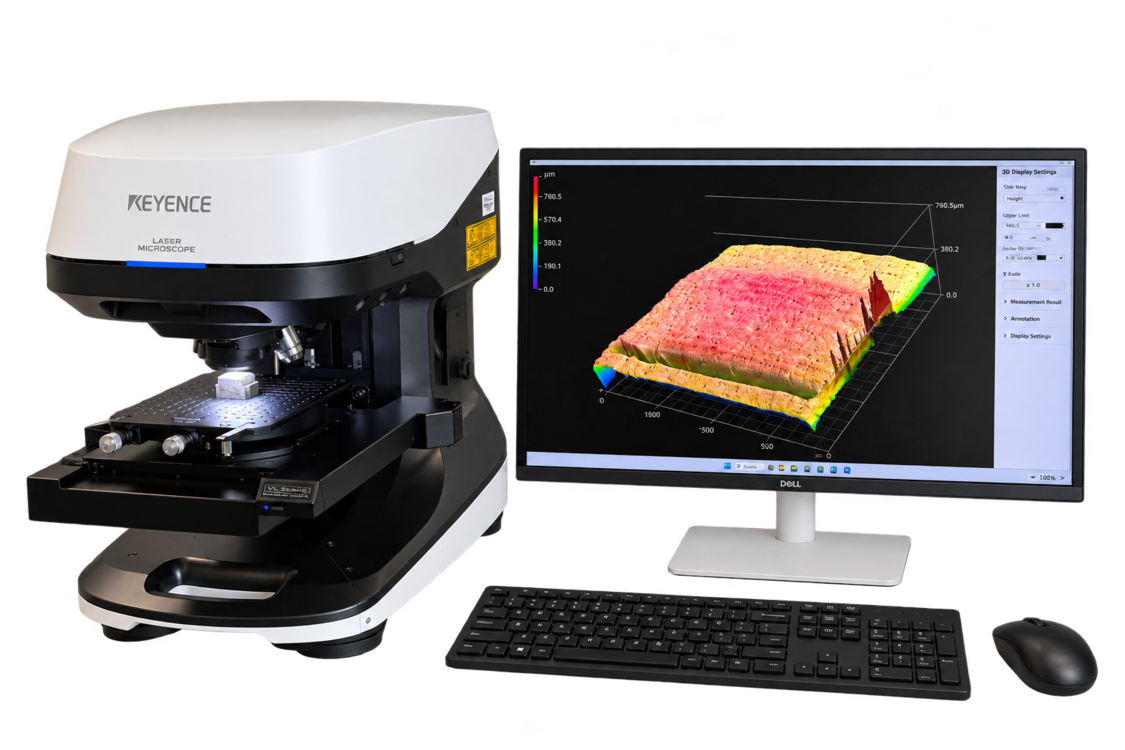

Prüfeinrichtungen - Optische Messung

Motorisiertes Digitalmikroskop Smartzoom 5

Hersteller:	Zeiss
Auflösung (max.):	1 µm
Sensorgröße:	1", 4,2 Megapixel
Verfahrweg (Tisch x-y-z):	130 mm x 100 mm x 60 mm
Neigungswinkel:	-45° - + 45°
Reproduzierbarkeit:	- 1 µm - + 1 µm
Probengröße (max.):	120 mm

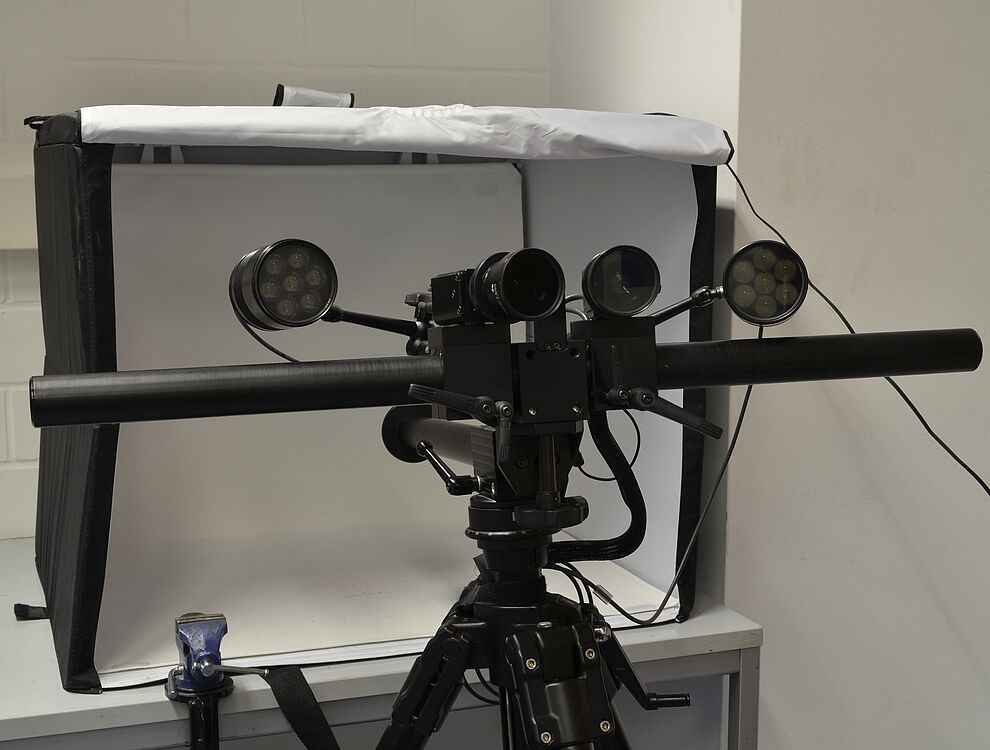

Optische 3D Deformations-Analyse GOM ARAMIS

Hersteller:	GOM
Kameras:	2 Stück
Auflösung:	4096 x 3000 Pixel
Bildrate:	25 - 100 fps
Messvolumen:	20 mm x 15 mm x 4 mm - 770 mm x 590 mm x 590 mm

Optisches 3D-Messsystem GOM ATOS Q 8M

Hersteller:	GOM
Kameras:	2 Stück
Messpunkte pro Scan:	8 Millionen
Messbereich [mm²]:	100 × 70 – 500 × 370

Optische Formänderungsanalyse GOM ARGUS

Hersteller:	GOM
Dehnungsmessbereich:	0,5 - 300 %
Dehnungsgenauigkeit:	0,1 %
Messgrößen:	Formänderung, Kontur

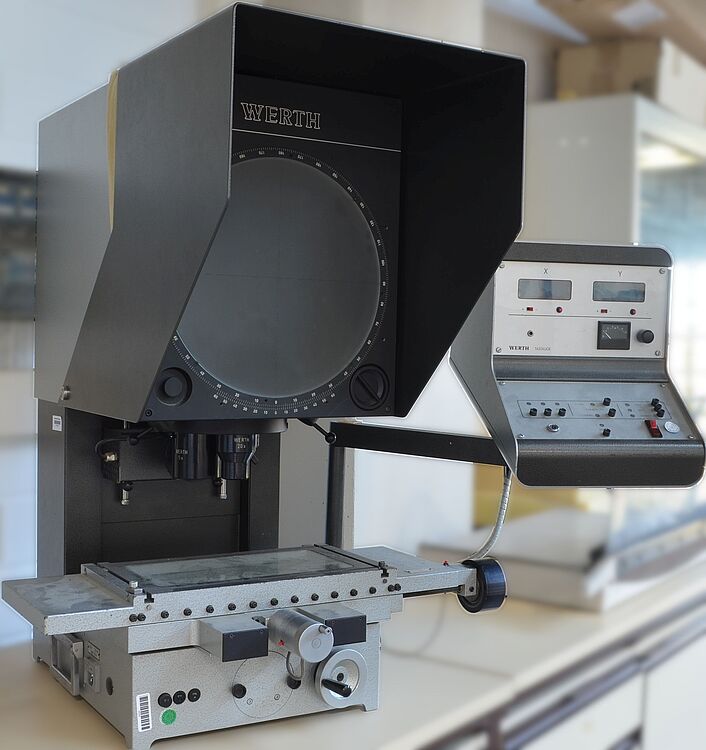

Messprojektor Optimus 300

Hersteller:

Werth

Modell:

Optimus 300 + Testauge TA

Messbereich:

x:	50 mm - 400 mm
y:	50 mm - 200 mm

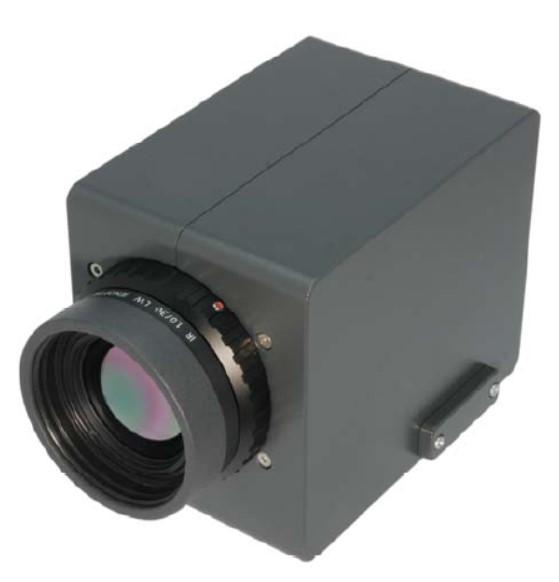

Thermografiesystem VarioCam hr

Hersteller:

InfraTec GmbH

Detektorformat:

640 x 480 Infrarotpixel

Spektralbereich:

7,5 - 14 µm

Bildfrequenz:

50/69 Hz

Temperaturmessbereich:

-40 - 1200 °C

Auflösung (therm.):

<0,03 K

Messgenauigkeit:

0 °C < T < 100 °C:	- 1,5 K - + 1,5 K
100 °C < T	- 2 % - + 2 %

Obejktive:

75 mm Brennweite

25 mm Brennweite mit Close-Up-Linse

Prüfeinrichtungen - Koordinaten- und Oberflächenmessung

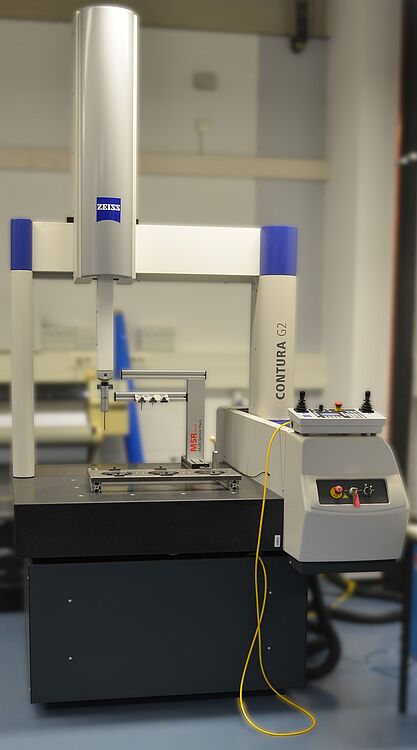

Koordinatenmesseinrichtung Contura G2

Hersteller:

Zeiss

Messbereich:

x-Achse:	700 mm
y-Achse:	700 mm
z-Achse:	600 mm

Sensor:

Tasterlänge mit Modul:	30 mm - 150 mm
Scanningmessrate (max.):	150 Punkte/s
Scan-Geschwindigkeit (max.):	125 mm/s
Tastkugeldurchmesser (min.):	0,3 mm

Werkstückabmessungen (max.):

1039 mm x 920 mm x 716 mm

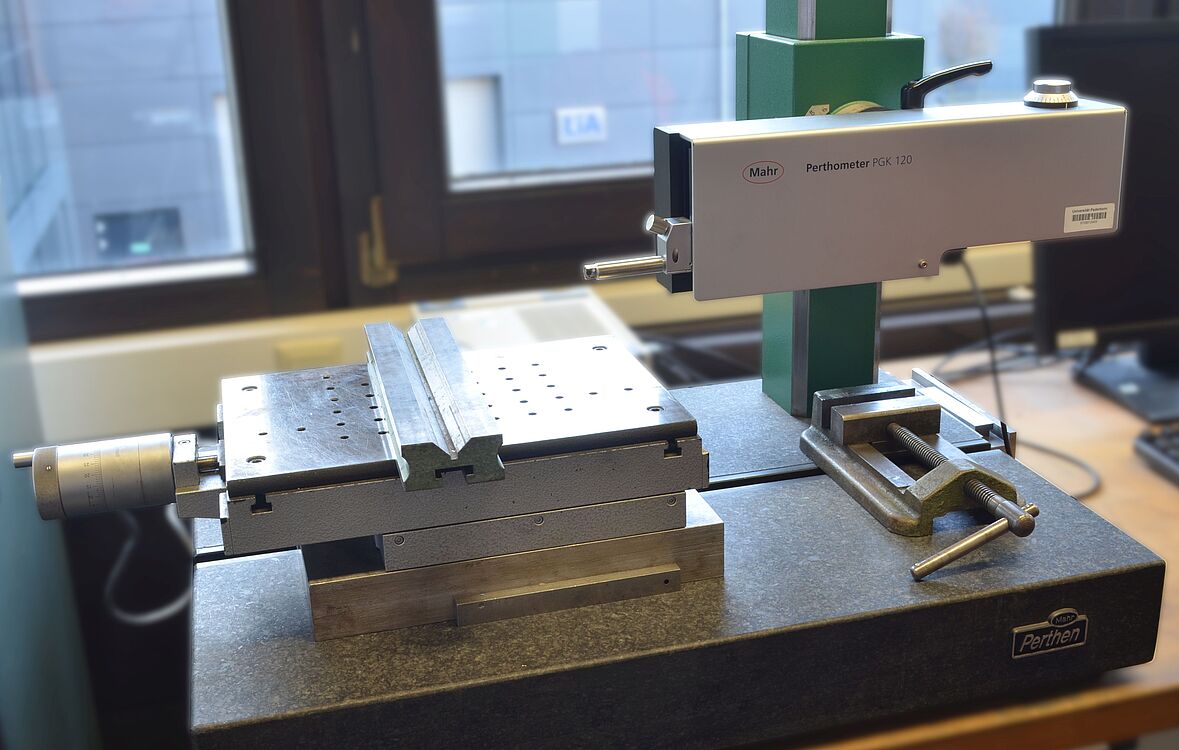

Rauheits- und Welligkeitsmesseinrichtung Perthometer PGK 120

Hersteller:	Mahr
Abtastlänge (max.):	120 mm
Auflösung:	>30 nm bei 0,1 mm/s

Prüfeinrichtungen - Härteprüfung

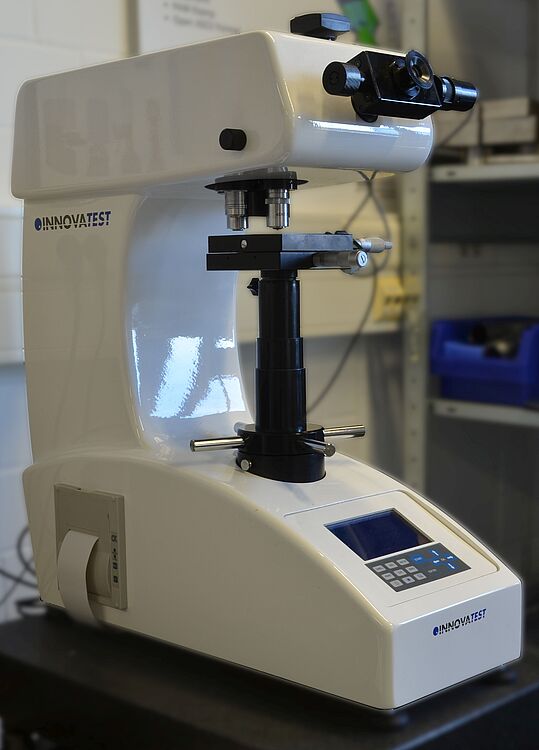

Härteprüfer Nexus 4000

Hersteller:	Innovatest
Härteskalen:	Mikro-Vickers, Makro-Vickers, Brinell
Prüfkraft:	0,19 - 294,19 N
Tischabmessungen:	100 x 100 mm
Verfahrweg:	20 x 20

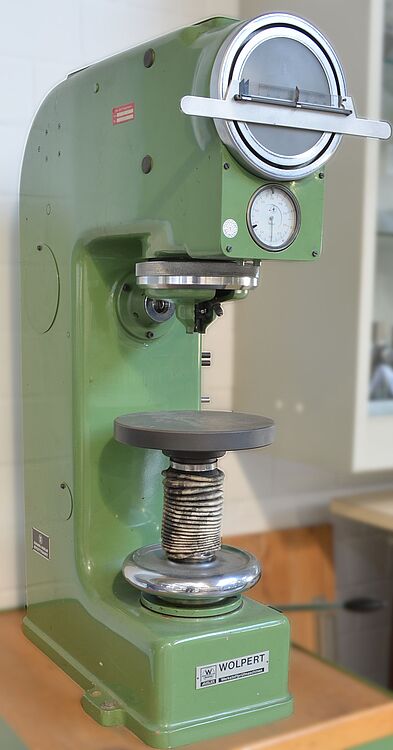

Härteprüfer Dia Testor 2 RC

Hersteller:	Amsler Otto Wolpert
Prüfverfahren:	Vickers, Brinell, Rockwell
Messuhr:	Rockwellanzeige

Prüfeinrichtungen - Probenpreparation Metallografie

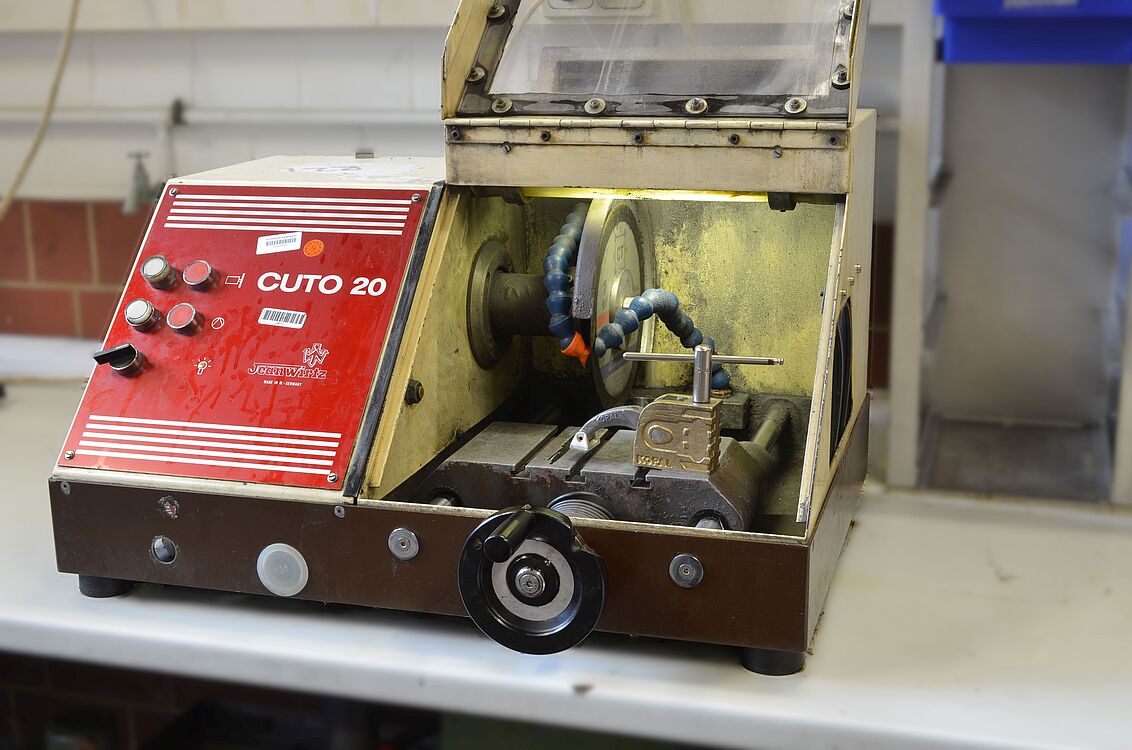

Nasstrennschneidmaschine Cuto 20

Hersteller:	Jean Wirtz
Modell:	Cuto 20
Trennscheiben-durchmesser (max.):	230 mm

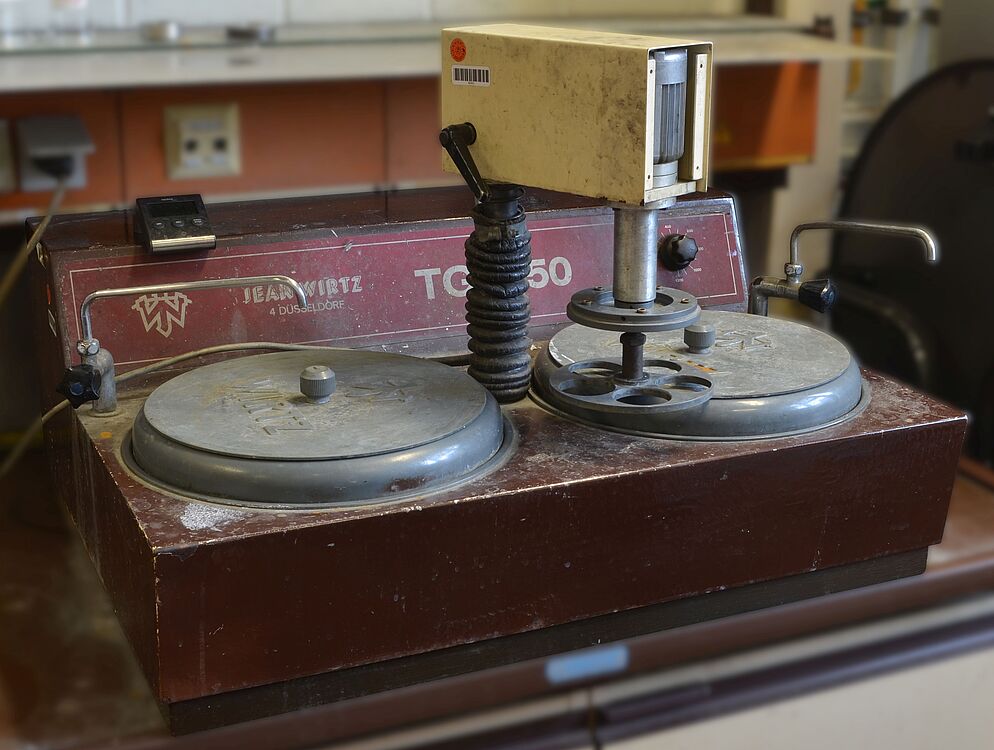

Polier-/ Nassschleifmaschine TG 250

Hersteller:	Jean Wirtz
Drehzahl:	50 U/min - 1200 U/min
Schleifscheiben-durchmesser:	290 mm

Elektrolytsiches Polier- und Ätzgerät Lectropol 5

Hersteller:

Struers

Spannungsaufnahme:

Polieren:	0 - 100 V
Ätzen:	0 - 25 V

Fläche (max.)

Zerspanung und trennende Verfahren - Drehmaschinen

CNC Drehzentrum CTX 350

Hersteller:	DMG Mori
Drehdurchmesser:	Ø 320 mm
Drehlänge:	540 mm
Stangendurchlass:	Ø 65 mm
Verfahrweg X-Achse:	250 mm
Verfahrweg Y-Achse:	100 mm
Verfahrweg Z-Achse:	550 mm
Werkstückgewicht (max.) zwischen Spitzen:	250 kg
Steuerung:	Siemens

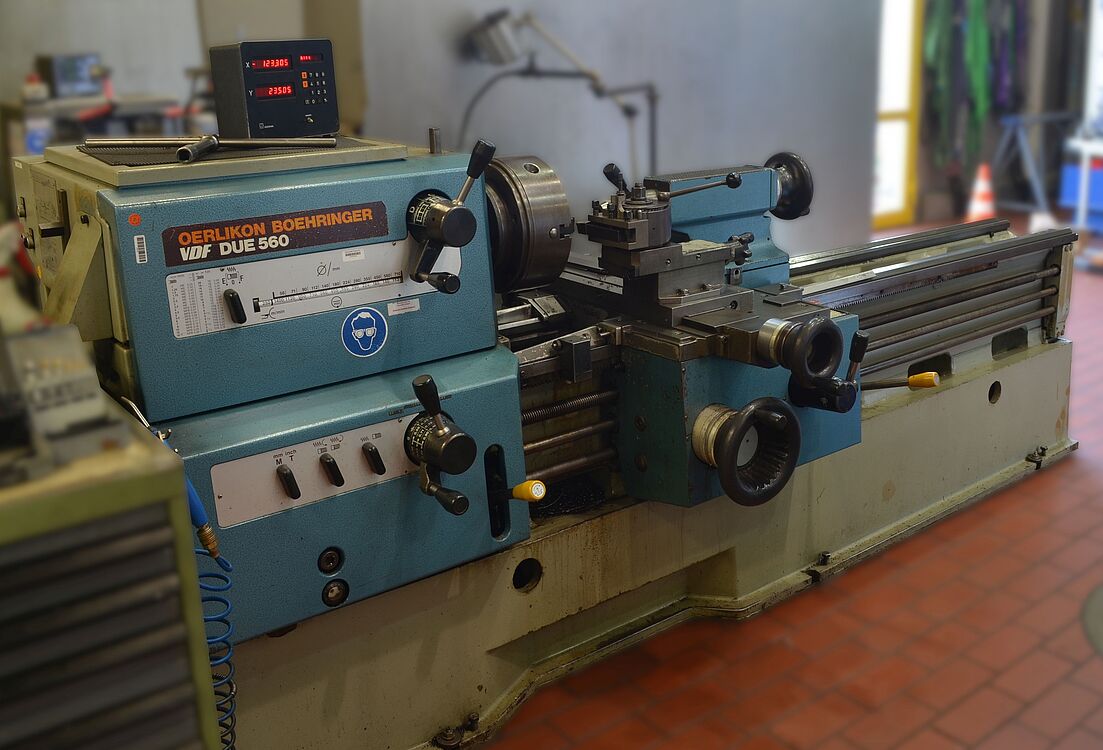

Drehmaschine VDF DUE 560

Hersteller:	Oerlikon Boehringer
Drehdurchmesser:	250 mm
Drehlänge:	1200 mm
Umlaufdurchmesser über Bett:	560 mm
Umlaufdurchmesser über Planschieber (max.):	365 mm
Werkstückgewicht (max.) zwischen Spitzen:	500 - 800 kg

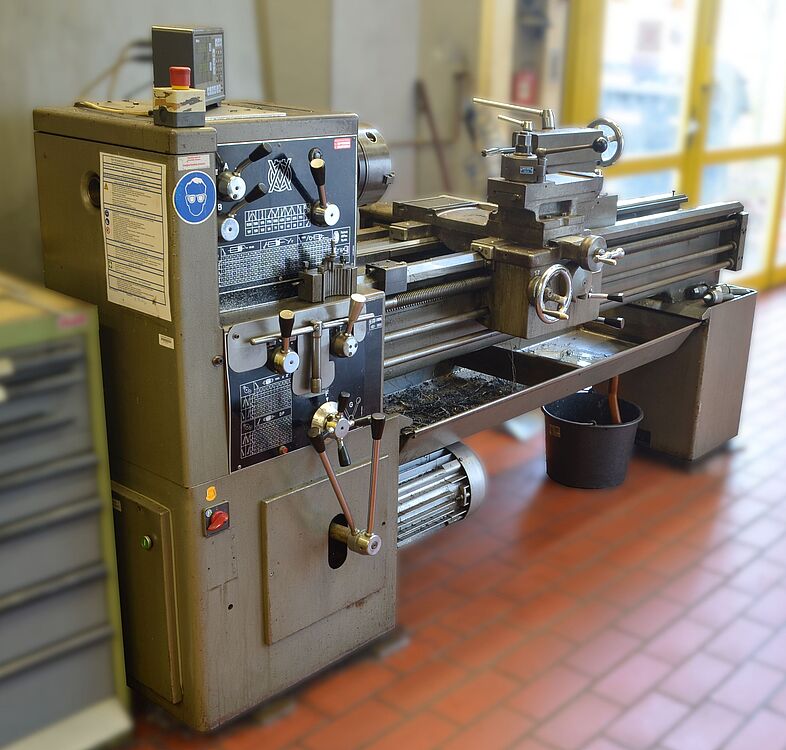

Drehmaschine Alpin DA250

Hersteller:	Voest
Spitzenweite:	1500 mm
Spitzenhöhe:	250 - 325 mm (ohne Bettbrücke)

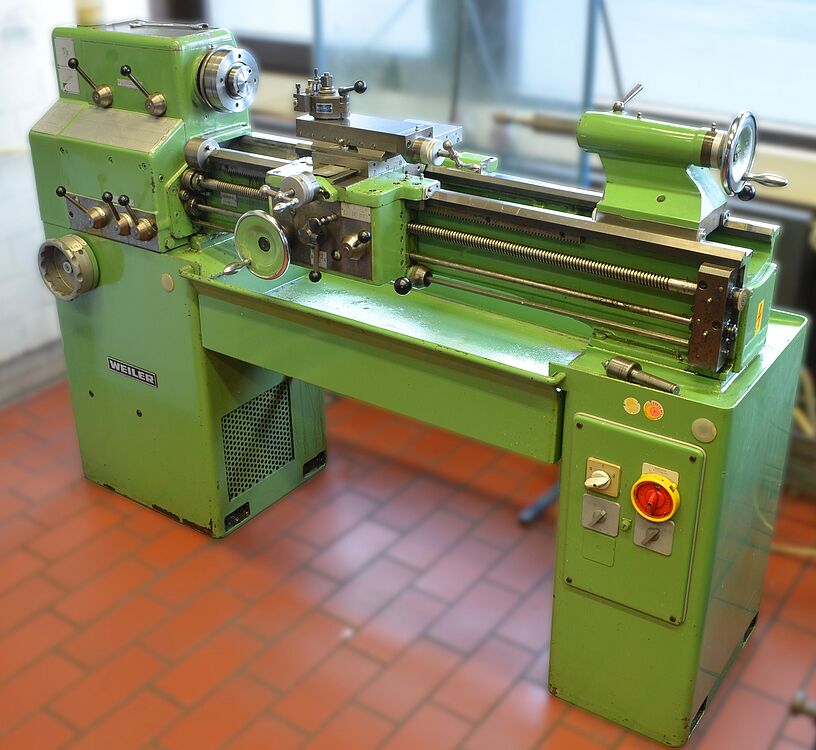

Drehmaschine Praktikant

Hersteller:	Weiler
Spitzenweite:	800 mm
Spitzenhöhe:	140 mm

Zerspanung und trennende Verfahren - Sägen und Schneiden

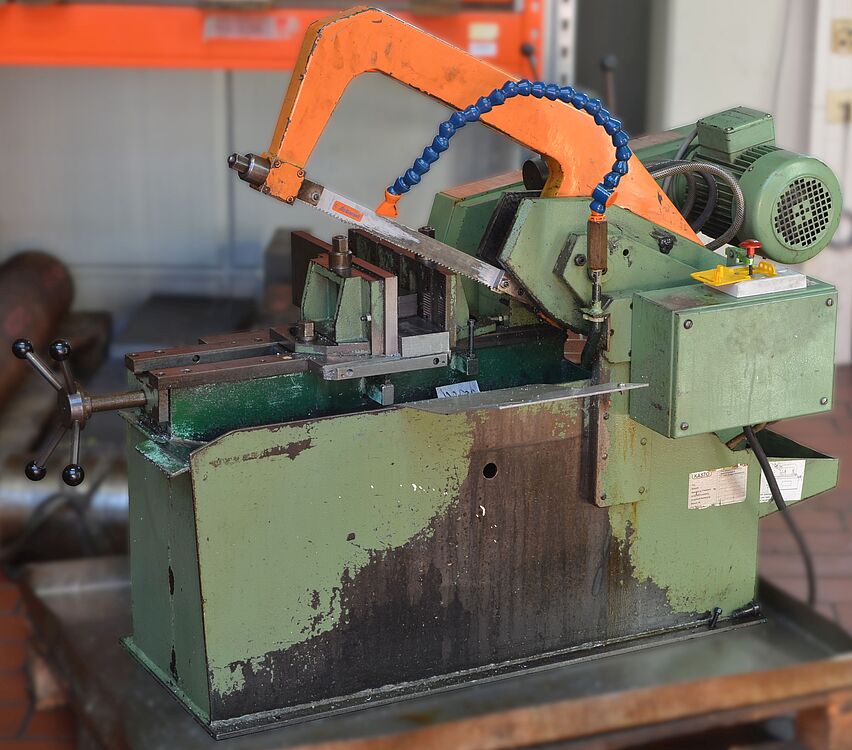

Bügelsäge

Hersteller:	Kasto
Kantenlange (max.):	190 mm
Öffnungsweite des Spannstocks (max.):	405 mm
Hubzahlen:	62 - 125 mm/min
Schnittgeschwindigkeit:	16 - 32 mm/min

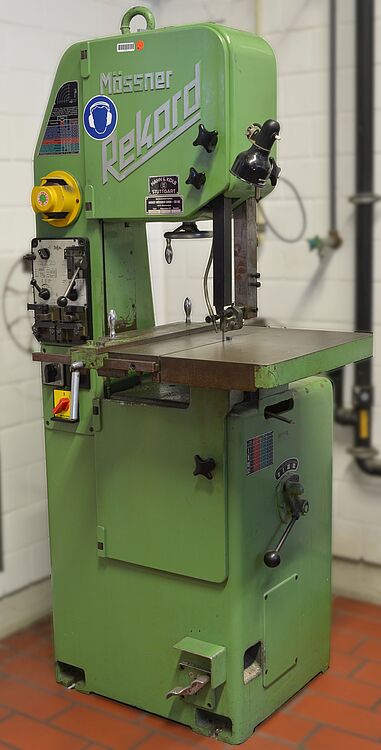

Bandsäge SM 320

Hersteller:	Mössner
Baujahr:	1979
Rollendurchmesser:	320 mm
Ausladung:	310 mm
Werkstückhöhe (max.):	230 mm
Tischgröße:	500 mm x 500 mm
Sonderausstattung:	Tisch neigbar: re 30° / li 15°

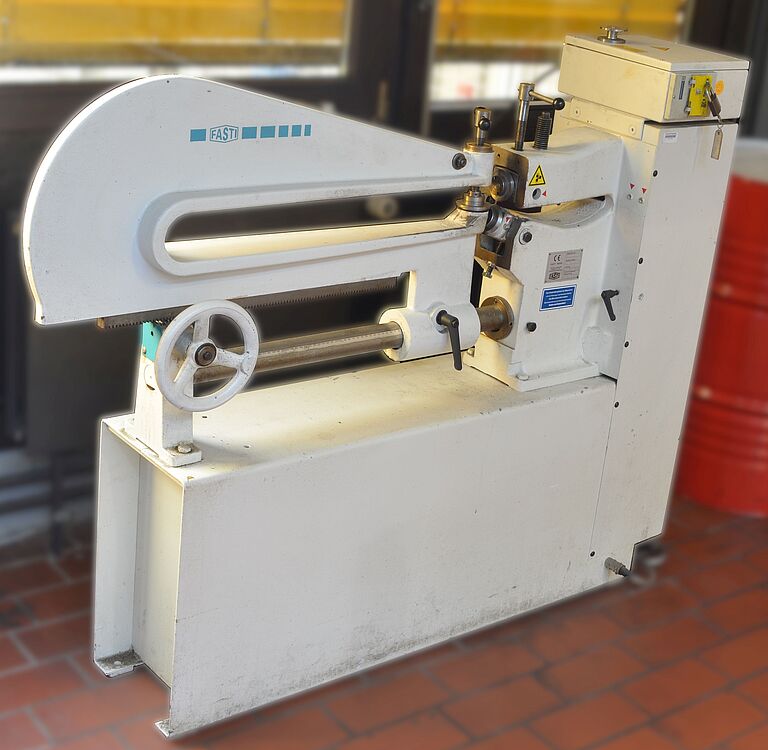

Kreisschere 502-10-2

Hersteller:	Fasti
Modell:	502-10-2
Rondendurchmesser:	100 mm - 1000 mm
Blechstärke (max.):	2 mm

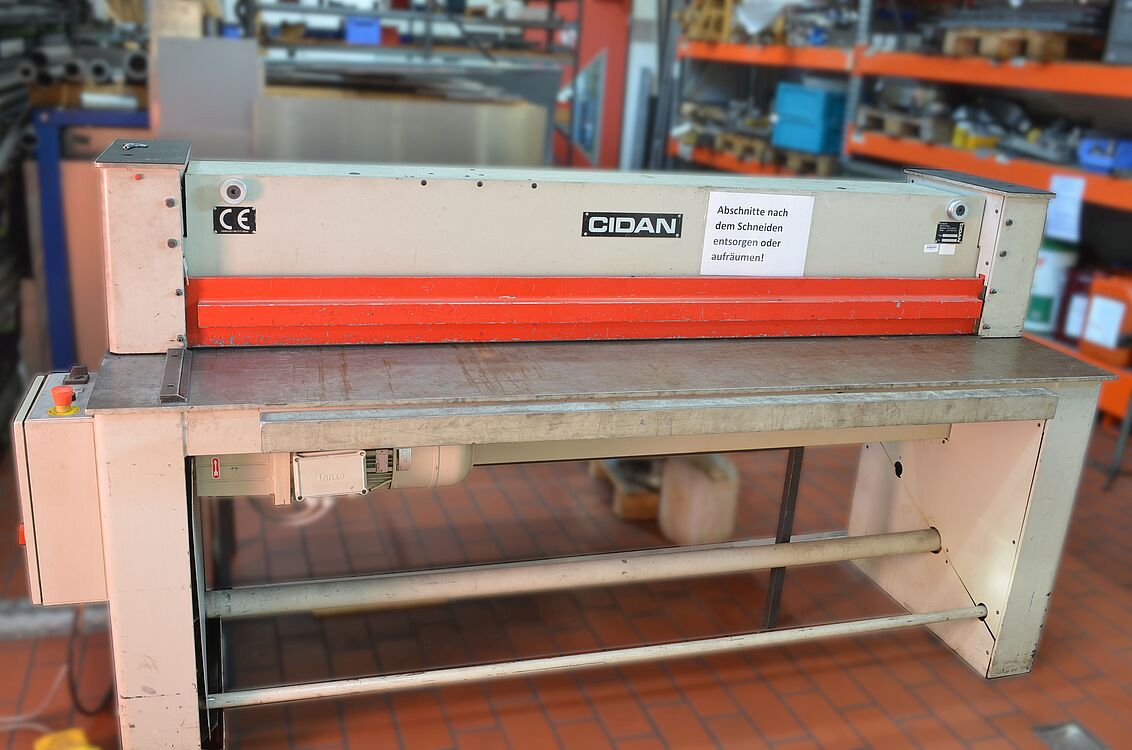

Tafelblechschere HSM-F-2050/3,0

Hersteller:	Cidan
Schnittkantenlänge (max.):	2050 mm
Blechdicke (max.):	3 mm

Plasmaschneidroboter HiFocus 100 + IRB 6640-205/2.75

Hersteller:

Kjellberg Finsterwald (Plasmaschneidquelle)

ABB (Roboterarm)

Modell:

HiFocus 100 (Plasmaschneidquelle)

IRB 6640-205/2.75 (Roboterarm)

Plasmaschneider:

Schneidspannung:

150 V

Schneidleistung:

20 kW

Brennerkühlung:

Integrierte Umlaufkühlung

Materialdicke:

HiFocus - Technologie:	0,5 - 8 mm
HiFocus+ - Technologie:	4 - 40 mm
FineFocus - Technologie:	2 - 40 mm

Roboterarm:

Reichweite:	2,75 m
Achsen:	6

Zerspanung und trennende Verfahren - Fräsen und Bohren

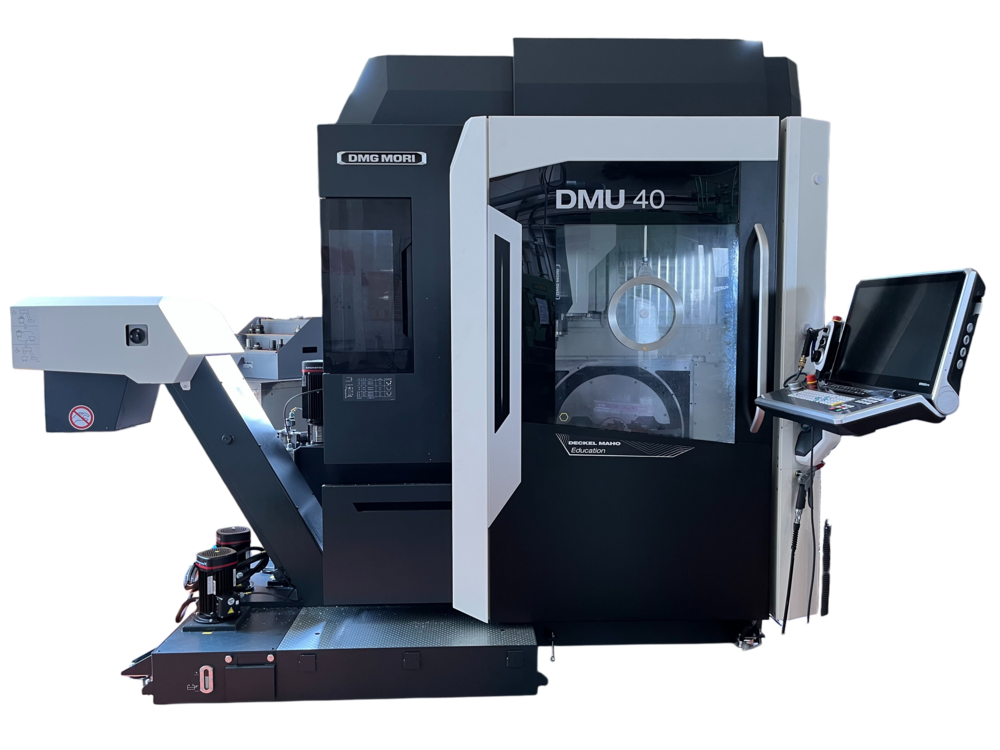

5-Achs-Universal-Fräsmaschine DMU 40 PLUS

Hersteller:	DMG Mori
Achsen:	5 CNC (x,y,z,b,c)
Verfahrweg X-Achse:	550 mm
Verfahrweg Y-Achse:	450 mm
Verfahrweg Z-Achse:	505 mm
Schwenkwinkel B-Achse:	-35° bis +110°
Drehwinkel C-Achse:	360°
Werkstückgewicht:	max. 300 kg
Werkstückabmessungen:	ø500 x 390 mm ø400 x 440 mm
Tischgröße:	ø505 x 500 mm
Steuerung:	Siemens
